醫用磁共振設備主要由磁體、梯度系統、射頻系統、計算機系統等硬件組成。目前醫院常用的磁共振機多數采用的是液氦低溫超導型，在液氦低溫環境下，電阻接近于零，電流得以高速運動從而產生高磁場。醫院常用磁場強度 一般為1.5T、3T(T為磁場強度單位特斯拉的英文縮寫，1T=10000G，G為高斯，地球磁場強度約為0.5μT，即0.005G)，更高強度的磁共振機已不同程度地在臨床測試中。

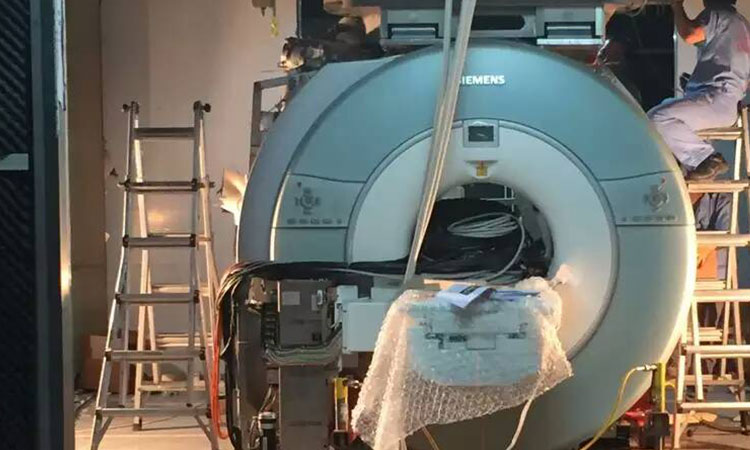

　　下圖所示為 MRI 機房安裝現場

　　醫用磁共振室工程設計注意事項

　　(1)磁場影響

　　大型金屬物體如汽車、地鐵、電梯在移動過程中切割磁力線導致磁場變化，對 MRI圖像質量影響較大。因此，磁共振機房選址應遠離這些可能的路由。近距離的鐵質物體會影響 MR 磁場的均勻性，廠家資料中，一般根據磁體中心點劃定一定范圍(如:3m)，該范圍內與磁體中心點距離越近，允許的鐵質物體的質量限值(指標為 kg/m)越小。以上兩點是防止外部物體對磁場影響的關鍵點。此外，當兩臺磁共振機相鄰設置時，應根據兩臺磁共振機的3G線不相交的原則確定兩個機房的距離。

　　(2)磁屏蔽

　　磁屏蔽的目的是減少磁場對機房外部周邊的影響，例如:心臟起搏器或神經刺激器攜帶人員嚴禁進入 5G線范圍內，CT、PET、PET/CT、加速器設備應在不大于1G線范圍外。以3T磁共振機為例，不做磁屏蔽的情況下，5G線與磁體中心點的距離在水平沿檢查床長度方向為5m(設備故障狀態下為7.5m)，另一方向及豎向則均為2.8m(設備故障狀態下為 6m)。在醫院設置這么大面積的禁區是不可行的，因此必須設置磁屏蔽。屏蔽材料一般采用高導磁率的鋼板，但鋼板反過來可能影響磁場的均勻性造成 MRI圖像質量問題，這就需要專業屏蔽設計計算確定。

　　(3)射頻屏蔽

　　射頻是一種高頻交流變化電磁波，MRI使用5~130MHz的射頻激發原子核產生共振，為防止外部射頻進入機房產生疊加作用影響 MRI圖像質量，建筑圍護結構體需設置射頻屏蔽，材料一般采用 0.5mm 厚的銅板。

　　(4)電磁干擾

　　變配電室、大型電機設備都會產生低頻電磁干擾，影響 MRI圖像質量。因此，磁共振機房與設備機房應有一定距離，從以往工程實踐經驗看，10m的距離一般能滿足廠家的電磁測評。此外，MR 與CT、PET、PET/CT、加速器等大型醫療設備存在磁場及電磁互相干擾，也不能相臨近設置機房。磁屏蔽及射頻屏蔽同時也起到電磁屏蔽作用。

　　（5)振動

　　磁共振機房對振動的要求非常嚴苛，一般在0~30Hz頻率段內，要求場的穩態振動加速度*大值不超過 100μg。暖通專業多數水泵、風機的轉速為 1450r/min以下，計算擾動頻率在25Hz以下，恰恰在10~30Hz頻率段內，很容易通過結構構件遞振動影響 MRI，因此，水泵、風機房應盡量遠離磁共振機房，具體距離還需結合多專業技術人員及工程實際情況一起計算確定。根據實踐經驗，在磁共振機房周邊 15m 范圍內的機房，都應加強減振措施，尤其是水泵房，一些采用聯軸器連接的水泵，可能水泵本身平衡設計質量就一般，加上聯軸器安裝誤差，運行穩定性較差，導致振動加劇，加強極減振措施尤為必要。此外，水泵進出口管道也要注意支吊架與樓板、梁等結構體之間的隔振，減少振動通過結構構件傳遞。

　　(6)噪聲

　　磁共振機掃描時噪聲很大，有的可達 120dB(A)以上，因此應進行消聲降噪處理。

　　(7)防凍傷安全區

　　磁共振機失超排氣的溫度低至-269℃;在排氣口附近必須明示一定范圍的安全禁區。

　　(8)室外機

　　磁共振機房需要兩種室外機的布置空間，建筑總圖專業需要在磁共振機房附近考慮室外擺放位置。

　　(9)消防

　　不建議設置氣體滅火系統，可在控制室擺放手提式無磁滅火器。
