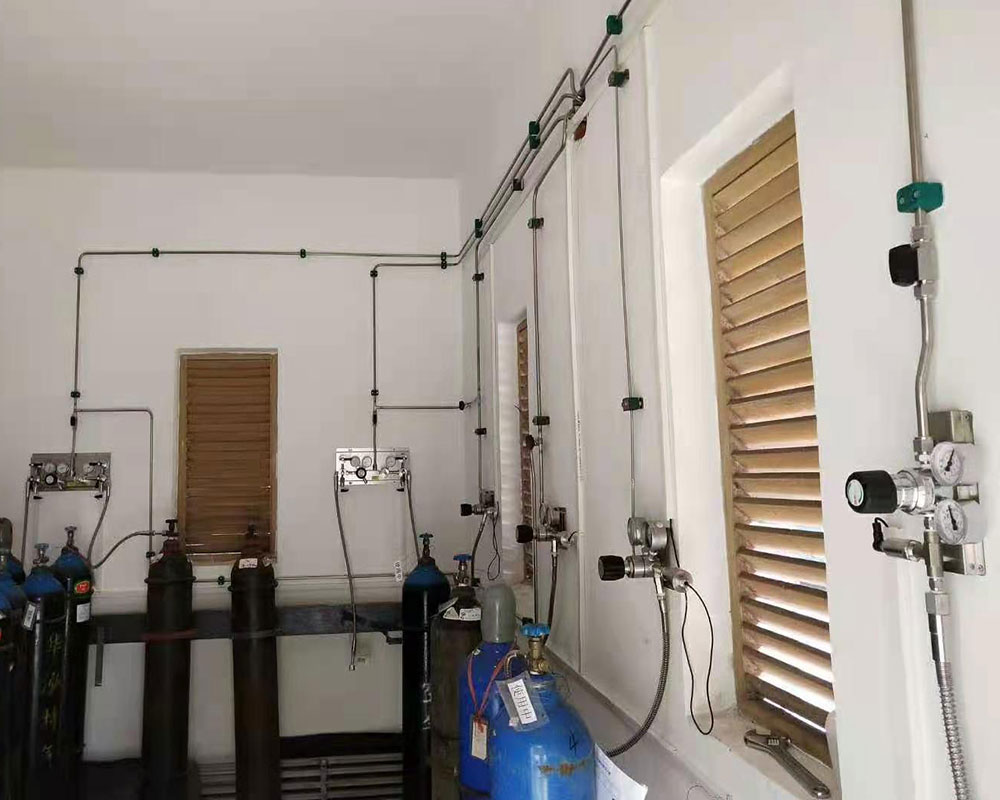

1) 實驗室的管道設計分為鋼瓶氣體管道設計和系統氣體管道設計。

　　2) 系統外管引入到化驗室的氣體管道應設切斷閥、過濾器、減壓閥、壓力表。

　　3) 從系統外管引入到實驗室的氣體及脫鹽水管道宜采用無縫鋼管;對于壓縮空氣管線應采用鍍鋅鋼管，但引入到氣相色譜室等用氣房間以后，應轉換成與鋼瓶氣管道材質一致;為保證鋼瓶所供氣純度， 鋼瓶氣體管道宜采用專用高純氣體管，不得采用工業管道。

　　4)鋼瓶氫氣管道宜采用球閥、截止閥。

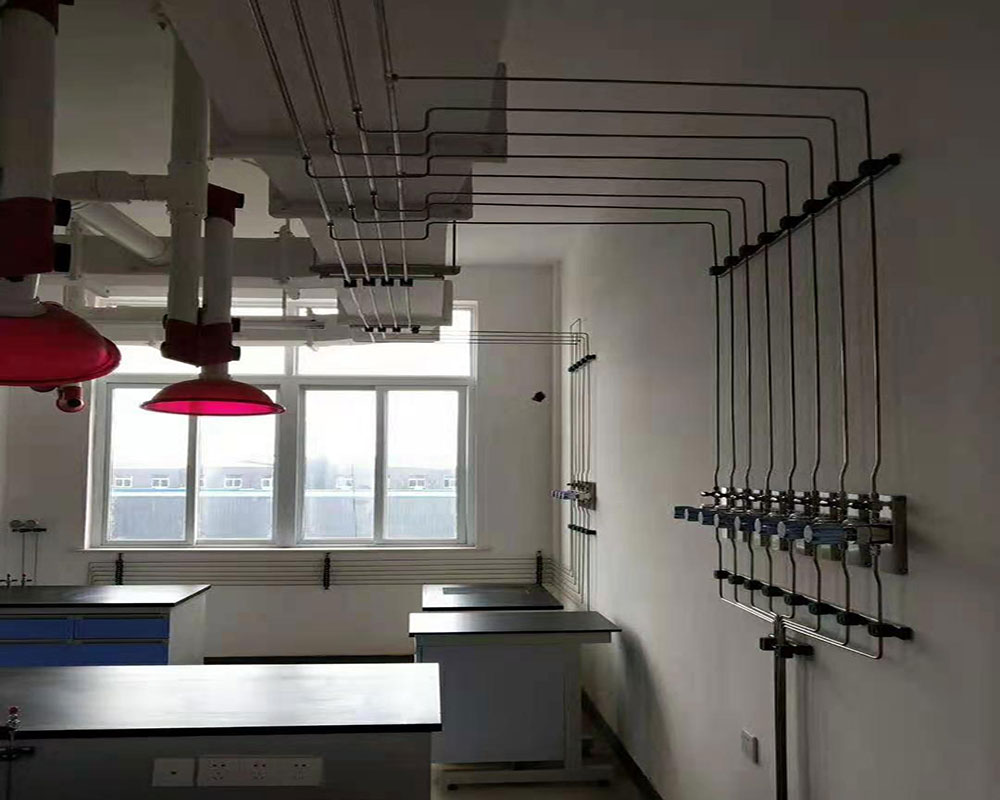

　　5) 氫氣、氧氣、乙炔氣、氮氣等氣體管線以及引入實驗室內的各種氣體管線宜明敷。穿過墻體或樓板的氣體管道應敷設在預埋套管內，套管內不宜有焊縫。管道與套管之間用非燃燒材料嚴密封堵。

　　6) 氫氣等可燃氣管線不得穿越不使用的房間。

　　7) 管道與鋼瓶或設備連接時宜采用金屬管道;如為非金屬軟管， 宜采用聚四氟乙烯管、聚氯乙烯管，不得采用乳膠管。

　　8) 氫氣、氧氣、乙炔氣管道所用的管件和儀表必須是該介質的專用產品，不得代用。
